IMAV Mehrzweck-Gehäuse-Zwischenplatten Serie MGZ
in Nenngröße 06
Mit dem breiten Angebot unserer IMAV Zwischenplatten können, in Kombination mit Einschraub- und Aufbauventilen, verschiedene hydraulische Funktionen dargestellt werden.
IMAV Zwischenplatten gibt es in in Aluminium und Stahl.
Lassen Sie sich von uns beraten, gemeinsam finden wir die Lösung, die perfekt zu Ihnen passt.
Unsere Produkte
Typ: MGZ-06-P1/T2/08+MPA-04
- Bohrung: C-08-2
- Aluminium / Stahl
- p(max) 250/350 bar
Ausführung: von P1 nach T2
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-08-2 von P nach T mit Messanschluss in A.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-P2/T1/08+MTA-04
- Bohrung: C-08-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von P2 nach T1
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-08-2 von A nach B.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-A2/P1/08-04
- Bohrung: C-08-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von A2 nach P1
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-08-2 von A nach P.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-A2/T1/08-04
- Bohrung: C-08-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von A2 nach T1
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-08-2 von A nach T.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-PM1/PV2/10+MPA-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von PM1 nach PV2+MPA
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in P
mit Messanschluss in P auf der A-Seite.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-PM1/PV2/10+MPB-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von PM1 nach PV2 + MPB
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in P
mit Messanschluss in P auf der B-Seite.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-PM2/PV1/10-B-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von PM2 nach PV1 (B-Seite)
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in P.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-TM2/TV1/10+MTA-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von TM2 nach TV1+MTA
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in T
mit Messanschluss in T auf der A-Seite
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-TM2/TV1/10+MTB-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von TM2 nach TV1+MTB
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in T
mit Messanschluss in T auf der B-Seite.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-TM1/TV2/10-B-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von TM1 nach TV2 (B-Seite)
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in T.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-AA/10-04
- Bohrung C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von A nach A
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in A.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-BB/10-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von B nach B
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in B.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-P1/T2/10+MPA-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von P1 nach T2 + MPA
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile zwischen P und T.
Messanschluss in P auf der A-Seite.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-P2/T1/10+MTA-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von P2 nach T1 + MTA
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile zwischen P und T.
Messanschluss in T auf der A-Seite.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-P2/T1/10+MPB-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von P2 nach T1+MPB
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile zwischen P und T.
Messanschluss in P auf der B-Seite.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-P1/T2/10+MTB-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von P1 nach T2+MTB
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile zwischen P und T.
Messanschluss in T auf der B-Seite.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-A1/P2/10-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von A1 nach P2
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile zwischen A und P.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-A1/T2/10-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von A1 nach T2
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile zwischen A und T.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-A2/P1/10-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von A2 nach P1
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile zwischen A und P.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-A2/T1/10-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von A2 nach T1
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile zwischen A und T.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-B1/P2/10-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von B1 nach P2
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile zwischen B und P.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-B1/T2/10-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von B1 nach T2
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile zwischen B und T.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-B2/P1/10-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von B2 nach P1
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile zwischen B und P.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-B2/T1/10-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von B2 nach T1
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile zwischen B und T.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-A1/B2/10-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von A1 nach B2
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile zwischen A und B.
Verfügbar in Aluminium und Stahl.

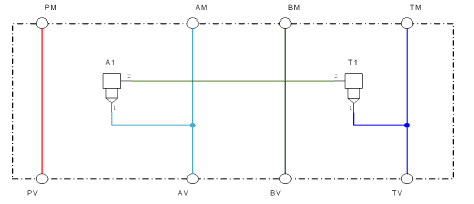

Typ: MGZ-06-A1/T2/10-08
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von A1 nach T2
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile zwischen A und T.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-AA/10-05
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von A nach A
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in A.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-A1/B2/10-05
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von A1 nach B2
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile zwischen A und B.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-BB/10-05
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von B nach B
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in B.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-B2/P1/10-05
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von B2 nach P1
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile zwischen B und P.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-B2/T1/10-05
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von B2 nach T1
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile zwischen B und T.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-PM2/PV1/10-B-05
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: PM2 nach PV1
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in P.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-TM1/TV2/10-B-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von TM1 nach TV2
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in T.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-PM2/PV1/08-B-05
- Bohrung: C-08-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von PM2 nach PV1
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in P.
Einschraubventil auf der B-Seite.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-PP/10/PD-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von P nach P mit PD
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in P.
Mit Druckspeicheranschluss.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-PP/08+TT/08-04
- Bohrung: C-08-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von P nach P und T nach T
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-08-2 für Einschraubventile in P und T.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-AA/08+BB/08-04
- Bohrung: C-08-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von A nach A und B nach B
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-08-2 für Einschraubventile in A und B.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-A1/A2/08+A2/A1/08-05
- Bohrung: C-08-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von A1 nach A2 und A2 nach A1
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-08-2 für Einschraubventile in A.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-PM1/PV2/10+PM1/PV2/10-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von PM1 nach PV2 und PM1 nach PV2
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in P.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-TM2/TV1/10+TM2/TV1/10-04
- Bohrung: C-08-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von TM2 nach TV1 und TM2 nach TV1
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in T.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-AA/10+BB/10-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von A nach A und B nach B
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in A und B
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-A1/T2/10+B1/T2/10-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von A1 nach T2 und B1 nach T2
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile zwischen A und T sowie B und P. Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-A2/T1/10+B2/T1/10-04
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von A2 nach T1 und B2 nach T1
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile zwischen A und T sowie B und P.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-PM1/PV2/10+PM2/PV1-10-05
- Aufnahmebohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von PM1 nach PV2 und PM2 nach PV1
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in T.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-TM1/TV2/10+TM2/TV1/10-05
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von TM1 nach TV2 und TM2 nach TV1
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in T.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-AB/10+BA/10-05
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von A nach B und B nach A
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile zwischen A und B sowie B und A.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-AA/10+BB/10-05
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von A nach A und B nach B
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in A und B.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-A1/T2/10+B1/T2/10-05
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von A1 nach T2 und B1 nach T2
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile zwischen A und T und B nach T.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-A1/T2/08+B1/T2/08-04
- Bohrung: C-08-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von A1 nach T2 und B1 nach T2
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile zwischen A und T sowie B und T.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-AA/10/AA/10-08
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von A nach A (2x)
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in A (2x).
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-AA/10/AA+BB/10/BB/10-08
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von A nach A (2x) und B nach B (2x)
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in A und B.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-BB/10/BB/10-08
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: von B nach B (2x)
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung C-10-2 für Einschraubventile in B (2x).
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-A/SV-08
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: Stromregelventil NG6 in A
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung für Stromregelventil NG 06 in A wirkend.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-B/SV-08
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: Stromregelventil NG6 in B
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung für Stromregelventil NG 06 in B wirkend.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-A+B/SV-08
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: Stromregelventil NG6 in A+B
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung für Stromregelventil NG 06 in A und B wirkend.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-P/SV-08
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: Stromregelventil NG6 in P
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung für Stromregelventil NG 06 in P wirkend.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-T/SV-08
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: Stromregelventil NG6 in T
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung für Stromregelventil NG 06 in T wirkend.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-A+B/SV-P-08
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: Stromregelventil NG6 in A+B mit P-Ansteuerung
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung für Stromregelventil NG 06 in A und B wirkend.
Mit P-Ansteuerung zur Unterdrückung des Anfahrsprunges.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-PP/10/SV-08
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: Stromregelventil NG6 in P mit 2/2-Ventil
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung für Stromregelventil NG 06 in P wirkend.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-TT/10/SV-08
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: Stromregelventil NG6 in T mit 2/2-Ventil
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung für Stromregelventil NG 06 in T wirkend.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-AA/10/SV-08
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: Stromregelventil NG6 in A mit 2/2-Ventil
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung für Stromregelventil NG 06 in A wirkend.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-BB/10/SV-08
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: Stromregelventil NG6 in B mit 2/2-Ventil
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung für Stromregelventil NG 06 in B wirkend.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-AA/10/SV-P-08
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: Stromregelventil NG6 in A mit P-Ansteuerung
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung für Stromregelventil NG 06 in A wirkend.
Mit P-Ansteuerung zur Unterdrückung des Anfahrsprunges.
Verfügbar in Aluminium und Stahl.
Typ: MGZ-06-BB/10/SV-P-05
- Bohrung: C-10-2
- Aluminium / Stahl
- p(max) 250 / 350 bar
Ausführung: Stromregelventil NG6 in B mit P-Ansteuerung
IMAV Zwischenplatte in Nenngröße 6 für Einschraubventile.
Aufnahmebohrung für Stromregelventil NG 06 in B wirkend.
Mit P-Ansteuerung zur Unterdrückung des Anfahrsprunges.
Verfügbar in Aluminium und Stahl.
