Hydraulik-Komponenten – Ventile, Ventilgehäuse und Zwischenplatten aus eigener Fertigung

Hydraulik-Komponenten bilden bei IMAV Hydraulics das Fundament individuell aufgebauter Ventilstationen und Steuerkreise: Ventilgehäuse, Zwischenplatten, Anschlussplatten sowie Einschraub- und Schaltventile lassen sich zu kundenspezifischen Kombinationen zusammenstellen. Als herstellerunabhängiger Distributor und zugleich Hersteller entwickelt und fertigt die Motrac Hydraulik GmbH in Willich die IMAV-Ventilgehäuse und IMAV-Zwischenplatten selbst – in Nenngrößen von NG06 bis NG20 und Betriebsdrücken bis 350 bar, wahlweise in Aluminium oder Stahl. Ergänzt wird das Eigenprogramm durch Ventiltechnik der langjährigen Systempartner Danfoss (vormals Eaton Hydraulics), Bucher Hydraulics und Argo Hytos.

Aufbau des Sortiments: Eigenfertigung und Systempartner

Das Sortiment gliedert sich in zwei Säulen:

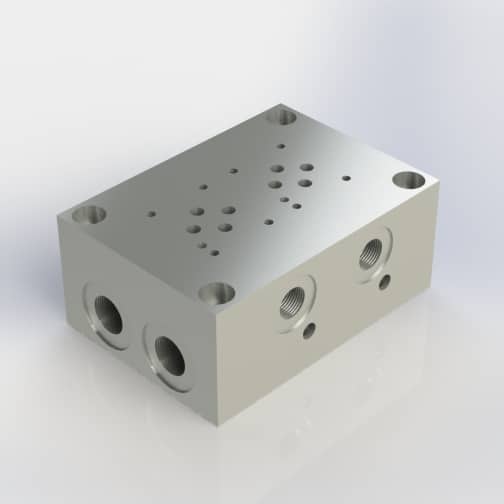

Die erste Säule ist die eigene Fertigung: IMAV-Ventilgehäuse (2-Wege, 3-Wege und 4-Wege sowie Doppelventilgehäuse zur Aufnahme von Einschraubventilen) und IMAV-Zwischenplatten entstehen in der werkseigenen Zerspanung in Willich und sind serienmäßig oberflächenbeschichtet.

Die zweite Säule sind Systempartner-Produkte: Wegeventile, Rückschlagventile und Schaltventile der Marken Danfoss (vormals Eaton Hydraulics), Bucher Hydraulics und Argo Hytos ergänzen das Eigenprogramm dort, wo herstellerspezifische Bauformen oder etablierte Normreihen gefragt sind. Diese Zweiteilung erlaubt es, für jede Anwendung zwischen kundenspezifischer Sonderlösung aus eigener Fertigung und bewährter Standardkomponente eines Markenherstellers zu wählen.

Auswahlkriterien für Ventilgehäuse und Zwischenplatten

Werkstoff und Druckbereich

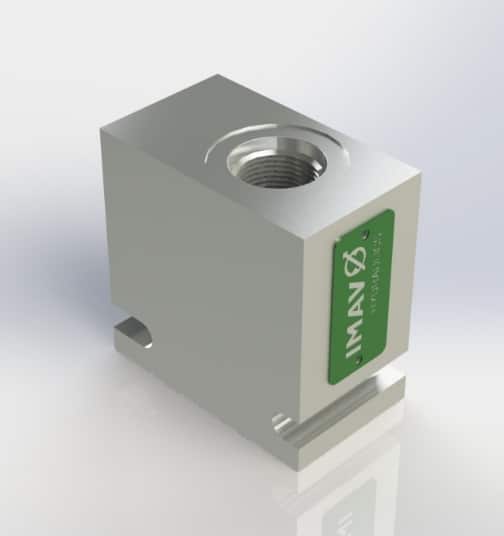

IMAV-Ventilgehäuse sind standardmäßig in zwei Werkstoffen verfügbar: Aluminium für Betriebsdrücke bis 250 bar und Stahl für Betriebsdrücke bis 350 bar. Beide Ausführungen sind oberflächenbeschichtet und decken damit sowohl gewichtssensible Mobilhydraulik-Anwendungen als auch druckintensive stationäre Systeme ab.

Nenngröße und Anschlussart

Die Ventilgehäuse decken die Nenngrößen NG06 bis NG20 ab. Je nach Bauform (2-Wege-, 3-Wege-, 4-Wege- oder Doppel-Ventilgehäuse) stehen zöllige (G-Gewinde) und metrische Anschlussausführungen zur Verfügung; für Einschraubventile mit Hohlschraubenaufnahme gibt es eigene Hohlschrauben-Ventilgehäuse-Baureihen.

Eigenfertigung oder Systempartner-Marke

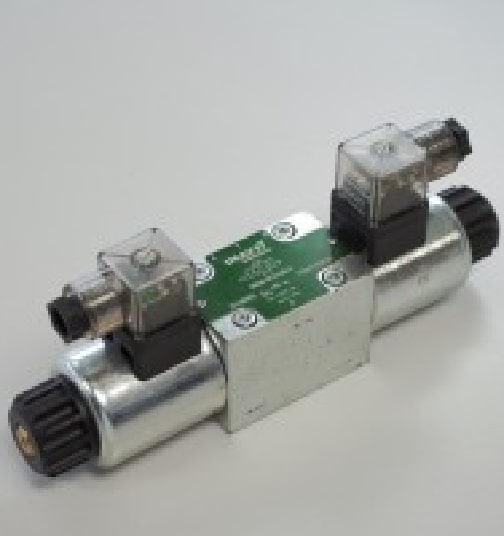

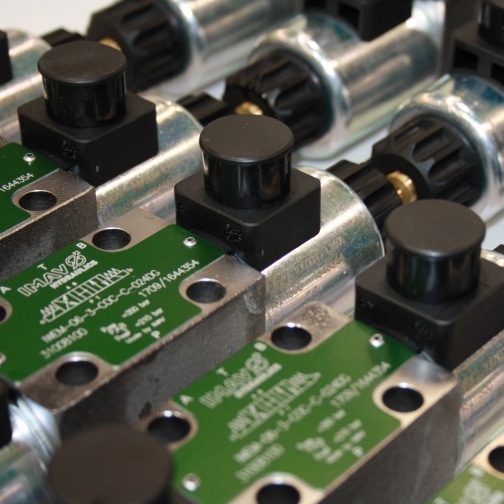

Wer eine kundenspezifische Nenngröße, ein Sonder-Anschlussbild oder eine projektspezifische Zwischenplatte benötigt, ist bei der IMAV-Eigenfertigung richtig. Wer eine herstellerspezifisch genormte Wegeventil- oder Schaltventil-Bauform (z. B. nach CETOP) sucht, greift auf das Systempartner-Sortiment von Danfoss, Bucher oder Argo Hytos zurück.

Häufige Fragen zu Hydraulik-Komponenten

Was ist der Unterschied zwischen IMAV-Ventilgehäusen und der Ventiltechnik der Systempartner?

IMAV-Ventilgehäuse und IMAV-Zwischenplatten stammen aus der eigenen Fertigung der Motrac Hydraulik GmbH in Willich und lassen sich dadurch auch kundenspezifisch anpassen. Wegeventile und Schaltventile der Marken Danfoss (vormals Eaton Hydraulics), Bucher Hydraulics und Argo Hytos sind dagegen Standardprodukte dieser Hersteller, die IMAV Hydraulics als Systempartner in das eigene Sortiment integriert.

In welchen Nenngrößen und Druckbereichen sind IMAV-Ventilgehäuse erhältlich?

Die IMAV-Ventilgehäuse decken die Nenngrößen NG06 bis NG20 ab. In Aluminium sind Betriebsdrücke bis 250 bar möglich, in Stahl bis 350 bar. Alle Ventilgehäuse sind oberflächenbeschichtet.

Welche Bauformen von Ventilgehäusen gibt es?

Das Programm reicht von einfachen 2-Wege-Ventilgehäusen über 3-Wege- und 4-Wege-Ausführungen bis zu Doppel-Ventilgehäusen in Reihen-, Parallel- oder Kreuzschaltung sowie speziellen Hohlschrauben-Ventilgehäusen für Einschraubventile.

Sind auch kundenspezifische Zwischenplatten oder Ventilgehäuse möglich?

Über die Standardausführungen hinaus fertigt Motrac Hydraulik auch kundenspezifische Sonderausführungen von Ventilgehäusen und Zwischenplatten –sprechen Sie unser Team bei abweichenden Anforderungen an Nenngröße, Anschlussbild oder Werkstoff an.
