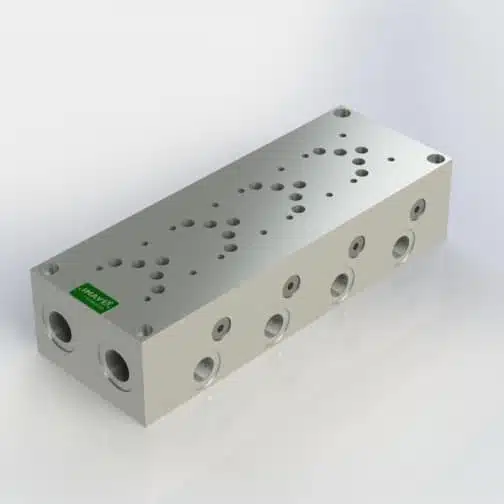

Montage-Sammel-Platte NG 10
Mehrfachanschlussplatten oder auch Montage-Sammel-Platten aus dem IMAV Sortiment ermöglichen den Aufbau von mehreren Wegeventilen.
Bei den MSP ist die Versorgungsleitung P sowie der Rücklauf T für alle Ventile zusammengefasst. IMAV Montage-Sammel-Platten sind in Alumnium und Stahl sowie mit Anschlüssen auf verschiedenen Seiten verfügbar.
Lassen Sie sich von uns beraten, gemeinsam finden wir die Lösung, die perfekt zu Ihnen passt.
Unsere Produkte

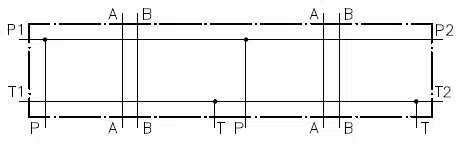

- Typ: MSP-10-S-S
- Aluminium / Stahl
- Q(max) 250 / 350 bar
Ausführung: Anschlüsse seitlich und stirnseitig
IMAV Montage-Sammel-Platte in Nenngröße 10.
Verfügbar in Aluminium und Stahl.
Anschlüsse A und B (G 3/4″) seitlich.
Anschlüsse P und T (G 1/2″) stirnseitig.

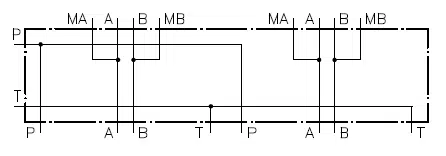

- Typ: MSP-10–U
- Aluminium / Stahl
- Q(max) 250 / 350 bar
Ausführung: Anschlüsse unten
IMAV Montage-Sammel-Platte in Nenngröße 10.
Verfügbar in Aluminium und Stahl.
Anschlüsse A und B (G 1/2″) sowie P und T (G 3/4″) unten.

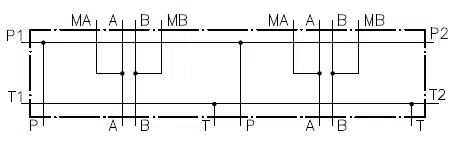

- Typ: MSP-10-S01
- Aluminium / Stahl
- Q(max) 250 / 350 bar
Ausführung: mit Verbraucher- und Messanschluss
IMAV Montage-Sammel-Platte in Nenngröße 10.
Verfügbar in Aluminium und Stahl.
Anschlüsse A und B (G 3/4″) unten.
Anschlüsse P und T (G 1″) stirnseitig.
